工字钢有怎样的孔型设计?

    丨    2020.05.05     丨    1433

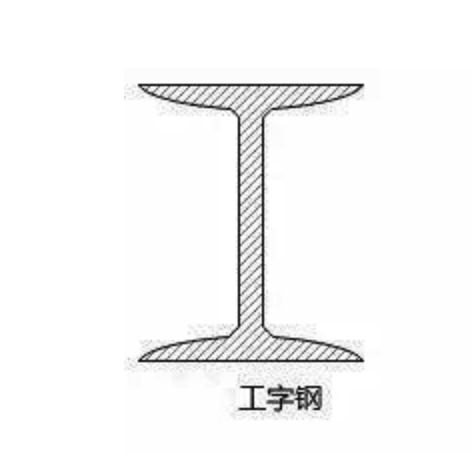

工字钢也被称作梁钢,它有怎样的孔型设计呢?工字钢也称之为梁钢是横截面为工型状的条形不锈钢板材。工字钢分一般工字钢和轻形工字钢。是横截面样子为工字型的槽钢。

工字钢的板孔设计方案

工字钢的规格型号是用腰宽的公分值来表达的,如16号工字钢,其腰宽为10厘米。工字钢的类型有热扎一般工字钢、轻形工字钢和宽平行面腿工字钢(H型钢)。在我国热扎一般工字钢的腰宽为100~63b250m,表达为No.10~No.63,腿内外壁倾斜度为1:6。冷轧工字钢的板孔系统软件有直轧板孔系统软件、斜轧板孔系统软件和混和板孔系统软件。除此之外,工字钢还能够选用独特轧法。

(1)直轧板孔系统软件。直轧板孔系统软件就是指工字钢板孔的2个张口腿另外处在轧辊中心线的同一侧,腰与轧辊中心线平行面的板孔系统软件。

其优势是轧辊轴向力小,径向晃动小,不需工作中斜坡,板孔占有辊身长短小,在辊身长短一定的标准下非常多配板孔。

(2)斜轧板孔系统软件。这类板孔系统软件就是指工字钢板孔的2个张口腿不另外处在腹部的同一侧,腰与水准中心线有一交角。

(3)混和板孔系统软件。依据挤压机和商品的特性,为充分运用分别系统软件的优势,改正缺点,通常选用混和板孔系统软件,即二种之上系统软件的组成。如制成品孔和制成品前孔选用直腿斜轧板孔系统软件,别的板孔选用弯腿斜轧系统软件;或是粗轧孔选用直轧系统软件,最终3~4个精扎孔选用直腿斜扎孔等。

(4)独特轧法。因为种种原因选用一般 的冷轧方式无法轧出规定的工字钢时,可选用独特轧法,灵活运用不匀称形变和板孔设计方案的方法。比如,当板坯横断面窄小而规定冷轧较宽的工字钢时,可选用跳跃式轧法;又如当胚料较宽而规定冷轧较新号工字钢时,可选用负宽展冷轧等。


工字型钢无论是通用型還是轻形的,因为横截面规格均相对性较高、窄小,故对横截面2个主轴轴承的惯性矩相距很大,故仅能立即用以在其梁端平面图内受弯的预制构件或将其构成格构式支承预制构件。对枢轴受力预制构件或在垂直平分梁端平面图也有弯折的预制构件均不适合选用,这就使其在运用范畴上拥有 挺大的局限性。工字钢普遍地运用于工程建筑或别的金属构件。

一般工字钢,轻形工字钢,因为横截面规格均相对性较高、窄小,故对横截面2个主轴轴承的惯性矩相距很大,这就使其在运用范畴上拥有 挺大的局限性。工字钢的应用应根据设计图的规定开展采用。

在总体设计中采用工字钢应根据其物理性能,有机化学特性,可焊性能,构造规格等挑选有效的工字钢开展应用。
